MXTA Serisi

Kare Sürücülü Hidrolik Tork Anahtarları

GENEL BİLGİLER

  • Alüminyum-titanyum alaşımlı yüksek mukavemetli malzemeden imal edilmektedir. Hafif ve fonksiyonel tasarımı ile kolay kullanım sağlamaktadır.
  • Kare sürücüsüne takılabilen farklı ölçülerde lokmalar ile geniş aralıkta çok çeşitli cıvatalar torklandırılabilmektedir.
  • Alın kısmındaki basınç ve tork değerlerini gösteren tablo ile ihtiyaca uygun kullanım sunmaktadır.
  • 360º dönebilen destek ayağı ve ayrıca 360° ve 180º hareket edebilen 2 farklı serbestlik derecesine sahip yağ giriş portları her türlü pozisyonda çalışma olanağı sağlamaktadır.

ÜRÜN ÖZELLİKLERİ

Fonksiyonellik

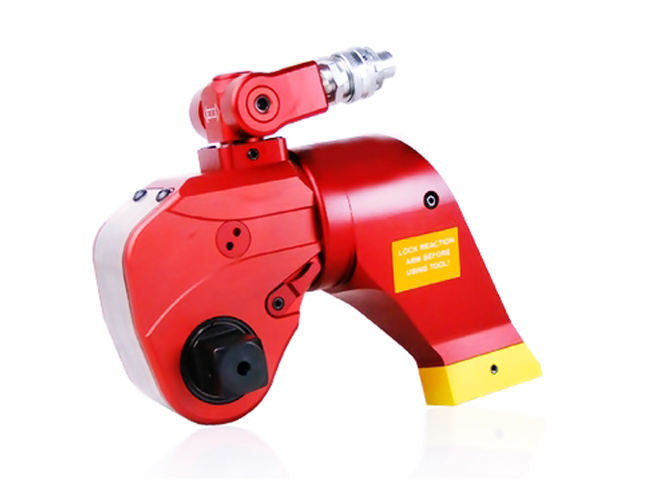

MXTA serisi hidrolik tork anahtarları hafif ve ağır her türlü sanayide ihtiyaç duyulan civata torklandırma uygulamaları için özel olarak tasarlanmıştır. IBT serisi hidrolik tork anahtarları ile görsellik ve fonksiyonellik olarak aynıdır. IBT serisine kıyasla bazı ölçülerinde farklılık bulunmaktadır. Kare sürücüsüne takılabilen farklı ölçülerde lokmalar ile geniş aralıkta çok çeşitli cıvataların torklandırılmasına izin verir. Özel olarak geliştirilmiş alüminyum-titanyum alaşımlı gövdesi ile hafif ve fonksiyoneldir. Yüksek teknoloji ile üretilmiş MXTA serisi hidrolik tork anahtarlarının mevcut kare sürücüsüne, cıvata ölçüsüne göre farklı bir çok tipte lokma takılabilir.


Kare Sürücü Mekanizması

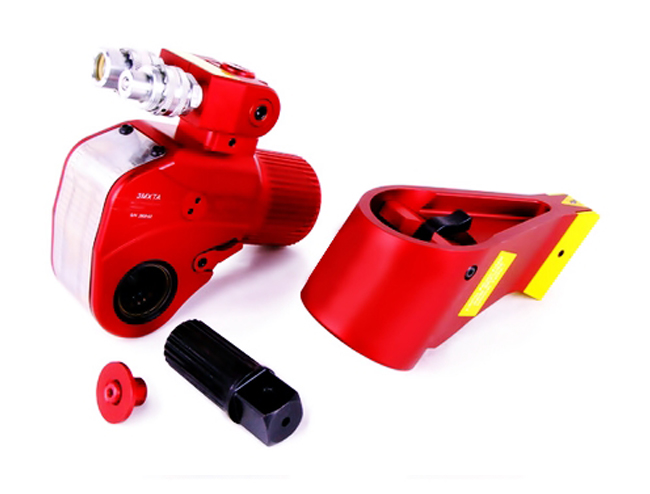

MXTA serisi hidrolik tork anahtarları, modeline göre 3/4" ila 2 1/2" ölçüleri arasında farklı kare sürücü ile birlikte sunulur. Bu kare sürücü tek düğme ile sökülüp takılabilecek şekilde tasarlanmıştır. Modeline göre kare sürücüsünün ölçüsü sabittir ve değişmez. MXTA serisi hidrolik tork anahtarları, torklandırılacak cıvatanın altı köşe ölçüsüne göre, kare sürücüsüne takılan ve değiştirilebilir birçok lokma seçeneğine sahiptir.


Lokma Seçenekleri

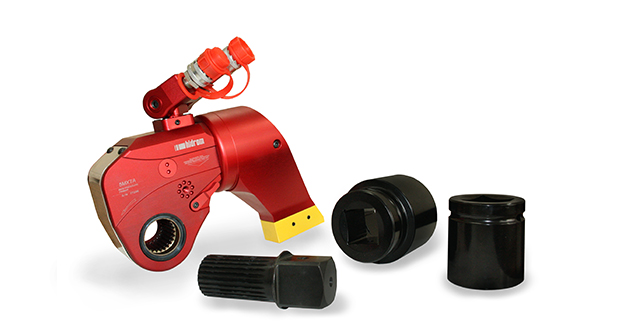

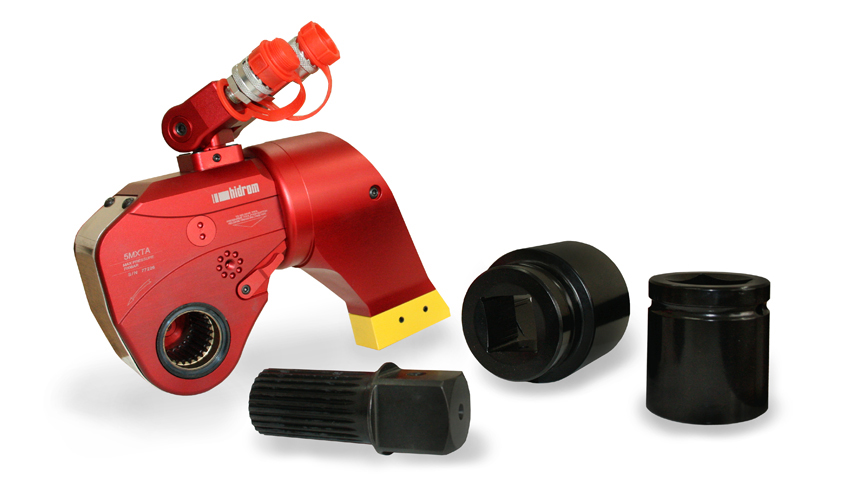

MXTA serisi hidrolik tork anahtarları, ilgili model ile birlikte sunulan kare sürücüye birçok farklı ölçüde lokma takılabilmesine izin verecek şekilde tasarlanmıştır. Lokma seçeneği opsiyoneldir ve teklif istenirken, torklandırılacak cıvata altı köşe ölçüsü veya cıvata metrik ölçüsü belirtilmelidir.


Çalışma Basıncı ve Kullanım

MXTA serisi hidrolik tork anahtarlarının maksimum çalışma basıncı 700 bar'dır. Basınca göre değişken tork değerlerini gösteren dönüşüm çizelgesi ürün ile birlikte sunulmaktadır.


Yağ Giriş Portu

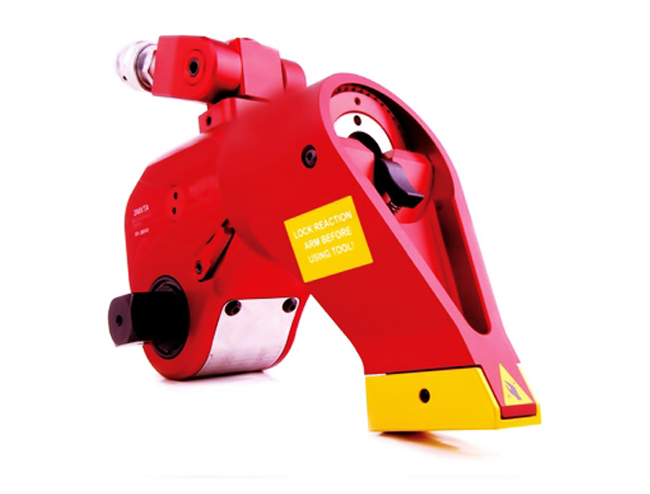

MXTA serisi hidrolik tork anahtarları; 180° ve 360° dönebilen, hareketli ve 2 farklı serbestlik derecesine sahip yağ giriş portu sayesinde açıdan bağımsız olarak her koşulda rahatlıkla kullanım imkanı sağlar. Yağ giriş mekanizması kendi ekseni etrafında 360° dönerken, düzlemde ise dairesel olarak 180° dönebilme kabiliyetine sahiptir. Bununla birlikte MXTA serisi hidrolik tork anahtarları, açısı ayarlanabilir destek ayağı ile birlikte kullanılırlar. Tüm bu özellikler sayesinde zorlu şartlarda oldukça kolay manevra yapılmasını sağlayarak dengeli, sağlam ve güvenli bir kullanım sunar.


Hızlı Birleştirme Kaplinleri

MXTA serisi hidrolik tork anahtarlarında 1/4"NPT ölçüsüne sahip yağ giriş portları ve bu portlara takılan hızlı birleştirme kaplinleri bulunmaktadır. Hızlı birleştirme kaplinleri kullanıcıya kolay ve çabuk hortum bağlantısı sağlar. Aynı zamanda MXTA serisi hidrolik tork anahtarlarında hızlı birleştirme kaplinlerinden biri erkek, diğeri dişi girişli olarak konumlandırılmıştır. Bu durum, hortum gidiş dönüş hatlarının yanlış akuple edilmesini önler. Bununla birlikte, hızlı birleştirme kaplinleri vidalı tip kilitleme mekanizmasına sahiptir. Tüm bu özellikler ile MXTA serisi hidrolik tork anahtarları kullanıcısına maksimum iş güvenliği sağlar.



Detaylı Teknik Veriler

Birim / Unit Ürün / Product
1MXTA 3MXTA 5MXTA 8MXTA 10MXTA 20MXTA 25MXTA 35MXTA
Nm 183 451 752 1078 1551 2666 3472 4866
Nm 1837 4512 7528 10780 15516 26664 34725 48666
mm 3/4" 1" 1 1/2" 1 1/2" 1 1/2" 2 1/2" 2 1/2" 2 1/2"
kg 2 4 7 9,1 13,1 25 31 45
mm 133,5 169 202,5 216 237,5 299,5 313 361,5
mm 185,5 242 283,5 309 340,5 466,5 461 496,5
mm 50 68 80 90 100 120 137 153
mm 72 95 123 134 142 183 200 216
mm 95,5 127 149 167 182 220 247 282
mm 131 176,5 198,5 216,5 231,5 269,5 296,5 331,5
mm 26 34 39 47 51 59 66 77
mm 99 134 152 171 174 250,5 250,5 271





KULLANIM ALANLARI

  • Yüksek tork ihtiyacının bulunduğu her türlü cıvata ve somun sıkma ve gevşetme
  • Çimento ve demir çelik fabrikaları ile tersaneler gibi ağır sanayi ve her tür işletmedeki bakım uygulamaları
  • Çelik konstrüksiyon montaj uygulamaları
  • Her türlü devreye alma ve inşaat uygulamaları



ÜRÜN ÖN İNCELEME

  • 182-48666 Nm aralığında tork kapasitesine sahip 8 farklı model
  • 360º ve 180º hareket edebilen 2 farklı serbestlik derecesine sahip yağ giriş portları
  • Açısı ayarlanabilen destek ayağı
  • CE belgeli ve 1 (bir) yıl garantili
  • 700 bar çalışma basıncı
  • ±%3 torklama hassasiyeti
  • Yüksek mukavemeti alüminyum-titanyum alaşımlı malzeme
  • Hafiflik ve kolay taşıma
  • Stoktan hızlı teslimat
  • Türkiye çapında teknik hizmet ve yedek parça desteği
