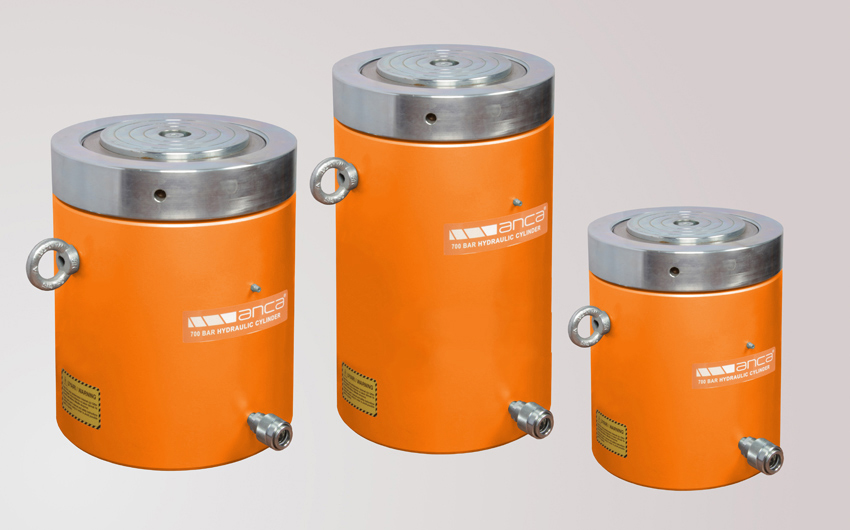

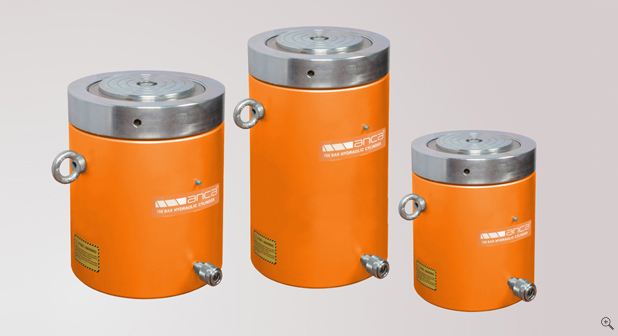

LN Serisi

Tek Etkili Somun Kilitlemeli Vidalı Hidrolik Silindirler

Genel Bilgiler

• Tek etkili olarak imal edilmektedir.
• 30-1100 ton aralığında kapasite seçenekleri standart olarak bulunmaktadır.
• Gövde iç yüzeyi ve vidalı piston paslanmaya karşı krom kaplıdır.
• Yükün uzun süreli tutulacağı köprü, viyadük, çelik konstrüksiyon, gemi imalatı vb. uygulama alanlarında kullanılmaktadır.
• Büyük ve ağır işlerde belirtilen tonajlarda emniyetli ve güvenli bir şekilde kullanılmak üzere tasarlanmıştır.
• Yük kaldırıldıktan sonra, vidalı piston üzerindeki somun, silindir gövdesine doğru sıkılarak mekanik olarak destek sağlanır. Bu özellik, yükün altında güvenli bir şekilde çalışma olanağı sağlar.
• Silindir üzerinde bulunan yağ tahliye rakoru sayesinde, strok tamamlandığında vidalı piston otomatik olarak durur.
• Aşınmaya dayanıklı, yüksek mukavemetli çelik malzemeden yapılan değiştirilebilir başlıklar; milin (piston) zarar görmesini önlemekte ve silindirin ömrünü uzatmaktadır.
• Hızlı birleştirme kaplini sayesinde kolay ve çabuk hortum bağlantısı yapılabilmektedir.
• %100 yerli imalattır, 2 yıl garantili ve CE belgelidir.
• İmalat TÜRKAK Kalite Yönetim Sistemi belgesine sahiptir.
• Her türlü yedek parça temini ve garantili servis-satış sonrası hizmeti verilmektedir.
• Stoktan hızlı teslimat imkanı sunulmaktadır.
• Standart kapasite ve strok haricindeki ihtiyaçlarınız için size özel tasarım ve imalat yapılmaktadır.

Kapasite Capacity t	Strok Stroke mm	Model Numarası Model Number	Etkin Yüzey Alanı (İtme) Effective Area (Push) cm²	Yağ Hacmi Oil Volume cm³	Kapalı Boy Closed Height (A) mm	Açık Boy Extended Height (B) mm	Ağırlık Weight kg
30	50	LN-030050	44,0	220	160	210	10,0
	100	LN-030100		440	210	310	13,0
	150	LN-030150		660	260	410	16,0
	200	LN-030200		880	310	510	19,0
	250	LN-030250		1100	360	610	22,0
	300	LN-030300		1320	410	710	25,0
50	50	LN-050050	78,5	393	165	215	20,0
	100	LN-050100		785	215	315	25,0
	150	LN-050150		1178	265	415	30,0
	200	LN-050200		1570	315	515	36,0
	250	LN-050250		1963	365	615	42,5
	300	LN-050300		2355	415	715	47,0
100	50	LN-100050	154,0	770	190	240	40,5
	100	LN-100100		1540	240	340	51,0
	150	LN-100150		2310	290	440	62,0
	200	LN-100200		3080	340	540	72,0
	250	LN-100250		3850	390	640	83,0
	300	LN-100300		4620	440	740	93,5
150	50	LN-150050	227,0	1135	210	260	66,0
	100	LN-150100		2270	260	360	82,0
	150	LN-150150		3405	310	460	97,0
	200	LN-150200		4540	360	560	113,0
	250	LN-150250		5675	410	660	125,5
	300	LN-150300		6810	460	760	144,0
200	50	LN-200050	298,5	1493	245	295	103,0
	100	LN-200100		2985	295	395	123,0
	150	LN-200150		4478	345	495	144,0
	200	LN-200200		5970	395	595	165,0
	250	LN-200250		7463	445	695	186,0
	300	LN-200300		8955	495	795	207,0
300	50	LN-300050	452,0	2260	295	345	181,0
	100	LN-300100		4520	345	445	212,0
	150	LN-300150		6780	395	545	242,0
	200	LN-300200		9040	445	645	273,0
	250	LN-300250		11300	495	745	303,0
	300	LN-300300		13560	545	845	334,0
400	50	LN-400050	615,5	3078	335	385	285,0
	100	LN-400100		6155	385	485	325,0
	150	LN-400150		9233	435	585	370,0
	200	LN-400200		12310	485	685	410,0
	250	LN-400250		15388	535	785	452,0
	300	LN-400300		18465	585	885	494,5
500	50	LN-500050	730,0	3650	375	425	380,0
	100	LN-500100		7300	425	525	430,0
	150	LN-500150		10950	475	625	481,0
	200	LN-500200		14600	525	725	531,0
	250	LN-500250		18250	575	825	582,0
	300	LN-500300		21900	625	925	633,0
600	50	LN-600050	907,5	4538	395	445	494,0
	100	LN-600100		9075	445	545	556,0
	150	LN-600150		13613	495	645	620,0
	200	LN-600200		18150	545	745	681,0
	250	LN-600250		22688	595	845	743,0
	300	LN-600300		27225	645	945	806,0
800	50	LN-800050	1194,0	5970	485	535	794,0
	100	LN-800100		11940	535	635	875,0
	150	LN-800150		17910	585	735	957,0
	200	LN-800200		23880	635	835	1040,0
	250	LN-800250		29850	685	935	1121,0
	300	LN-800300		35820	735	1035	1202,0
1000	50	LN-1000050	1590,0	7950	565	615	1235,0
	100	LN-1000100		15900	615	715	1343,0
	150	LN-1000150		23850	665	815	1452,0
	200	LN-1000200		31800	715	915	1561,0
	250	LN-1000250		39750	765	1015	1670,0
	300	LN-1000300		47700	815	1115	1780,0

Kullanım Alanları

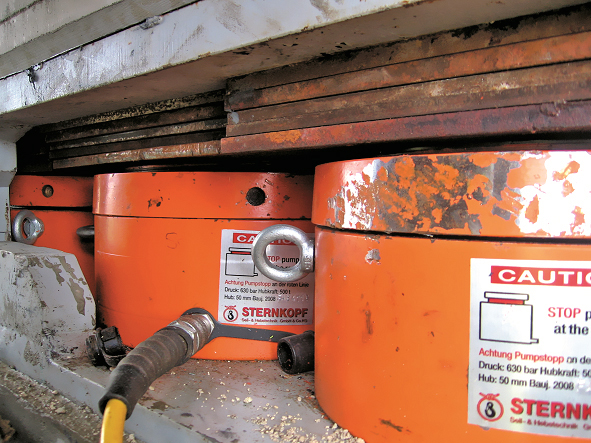

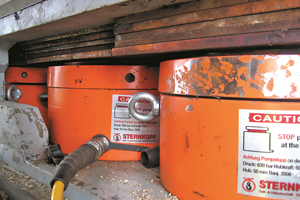

• Çimento ve demir çelik fabrikaları ile tersaneler gibi ağır sanayi ve her tür işletmedeki bakım uygulamaları

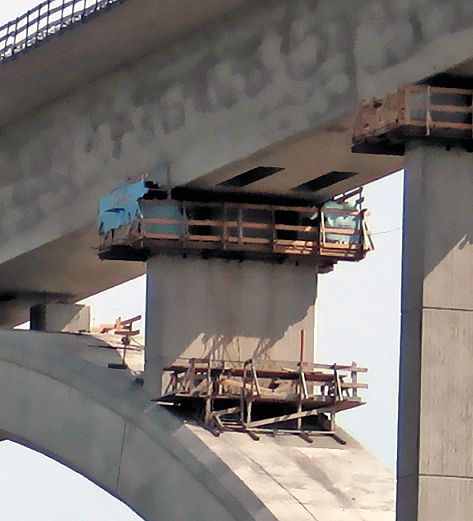

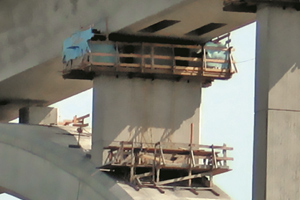

• Köprü ve viyadük inşaatları
• Çelik konstrüksiyon uygulamaları
• Gemi imalatı

Ürün Ön İnceleme

• 30-1100 ton kapasite
• 50-300 mm strok
• 700 bar maksimum basınç
