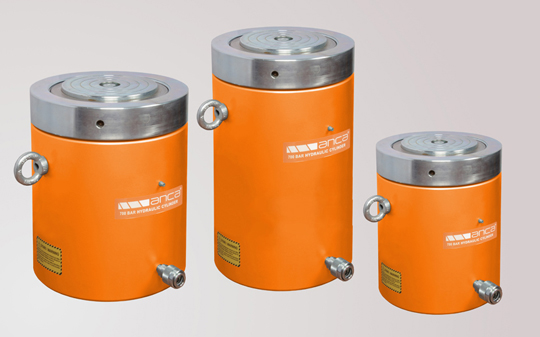

LN Serisi

Tek Etkili Somun Kilitlemeli Vidalı Hidrolik Silindirler

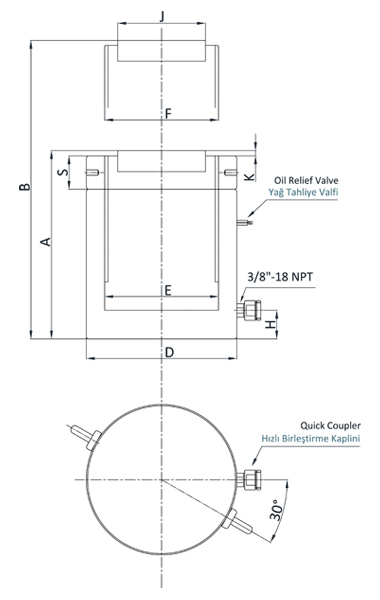

Kapasite Capacity t	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Trapez Diş Plunger Diameter Threaded (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Somun Yüksekliği Lock Nut Height (S) mm
30	100	75	Tr 75x4	25	45	2	33
50	135	100	Tr 100x4	30	80	2	35
100	185	140	Tr 140x6	30	110	2	45
150	225	170	Tr 170x6	40	140	2	45
200	260	195	Tr 195x6	50	160	2	50
300	315	240	Tr 240x6	60	200	5	60
400	370	380	Tr 280x6	70	240	5	70
500	405	305	Tr 305x6	80	270	5	80
600	450	340	Tr 340x6	85	300	5	85
800	515	390	Tr 390x6	100	360	5	100
1000	595	450	Tr 450x6	110	400	5	110
