DAH Serisi

Çift Etkili Ağır Tonajlı Hidrolik Silindirler

Genel Bilgiler

  • Çift etkili olarak imal edilmektedir.
  • 200-1100 ton aralığında kapasite seçenekleri standart olarak bulunmaktadır.
  • Piston yüzeyi indüksiyonla sertleştirilmiştir ve paslanmaya karşı krom kaplıdır.
  • Yükün dengeli bir şekilde kaldırılıp indirileceği uygulama alanlarında kullanılmaktadır.
  • Büyük ve ağır işlerde belirtilen tonajlarda; emniyetli ve güvenli bir şekilde kullanılmak üzere tasarlanmıştır.
  • Silindir maksimum basınca çıktığında emniyet ventili devreye girerek basıncı dengeler ve silindir boru ve sızdırmazlık elemanlarının zarar görmesini engeller.
  • Aşınmaya dayanıklı, yüksek mukavemetli çelik malzemeden yapılan değiştirilebilir başlıklar; milin (piston) zarar görmesini önlemekte ve silindirin ömrünü uzatmaktadır.
  • Hızlı birleştirme kaplini sayesinde kolay ve çabuk hortum bağlantısı yapılabilmektedir.
  • %100 yerli imalattır, 2 yıl garantili ve CE belgelidir.
  • İmalat TÜRKAK Kalite Yönetim Sistemi belgesine sahiptir.
  • Her türlü yedek parça temini ve garantili servis-satış sonrası hizmeti verilmektedir.
  • Stoktan hızlı teslimat imkanı sunulmaktadır.
  • Standart kapasite ve strok haricindeki ihtiyaçlarınız için size özel tasarım ve imalat yapılmaktadır.

Genel Ürün Özellikleri

Kapasite
Capacity
t
Strok
Stroke
mm
Model Numarası
Model Number
Etkin Yüzey Alanı (İtme)
Effective Area
(Push)
cm²
Etkin Yüzey Alanı (Çekme)
Effective Area
(Pull)
cm²
Yağ Hacmi
Oil Volume
cm³
Kapalı Boy
Closed Height
(A) mm
Açık Boy
Extended Height
(B) mm
Ağırlık
Weight
kg
200 50 DAH-200050 314,0 160,1 1570 215 265 87,0
100 DAH-200100 3140 265 365 102,0
150 DAH-200150 4710 315 465 118,0
200 DAH-200200 6280 365 565 133,0
250 DAH-200250 7850 415 665 149,0
300 DAH-200300 9420 465 765 164,0
300 50 DAH-300050 452,0 153,7 2260 320 370 190,0
100 DAH-300100 4520 370 470 215,0
150 DAH-300150 6780 420 570 240,0
200 DAH-300200 9040 470 670 264,0
250 DAH-300250 11300 520 770 289,0
300 DAH-300300 13560 570 870 313,0
400 50 DAH-400050 615,5 235,5 3078 375 425 308,0
100 DAH-400100 6155 425 525 340,0
150 DAH-400150 9233 475 625 374,0
200 DAH-400200 12310 525 725 417,0
250 DAH-400250 15388 575 825 439,0
300 DAH-400300 18465 625 925 472,0
500 50 DAH-500050 730,0 384,1 3650 420 470 415,0
100 DAH-500100 7300 410 510 457,0
150 DAH-500150 10950 520 670 498,0
200 DAH-500200 14600 570 770 540,0
250 DAH-500250 18250 620 870 580,0
300 DAH-500300 21900 670 970 621,0
600 50 DAH-600050 907,5 335,2 4538 430 480 524,0
100 DAH-600100 9075 480 580 574,0
150 DAH-600150 13613 530 680 621,0
200 DAH-600200 18150 580 780 672,0
250 DAH-600250 22688 630 880 722,0
300 DAH-600300 27225 680 980 771,0
800 50 DAH-800050 1194,0 390,1 5970 485 535 778,0
100 DAH-800100 11940 535 635 845,0
150 DAH-800150 17910 585 735 912,0
200 DAH-800200 23880 635 835 977,0
250 DAH-800250 29850 685 935 1044,0
300 DAH-800300 35820 735 1035 1109,0
1000 50 DAH-1000050 1661,0 643,7 8305 565 615 1271,0
100 DAH-1000100 16610 615 715 1360,0
150 DAH-1000150 24915 665 815 1450,0
200 DAH-1000200 33220 715 915 1540,0
250 DAH-1000250 41525 765 1015 1629,0
300 DAH-1000300 49830 815 1115 1718,0

Kullanım Alanları

  • Çimento ve demir çelik fabrikaları ile tersaneler gibi ağır sanayi ve her tür işletmedeki bakım uygulamaları

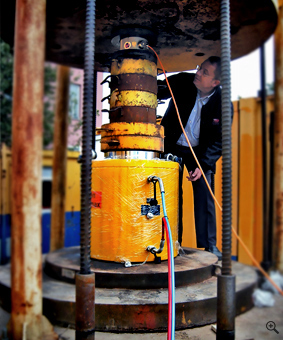

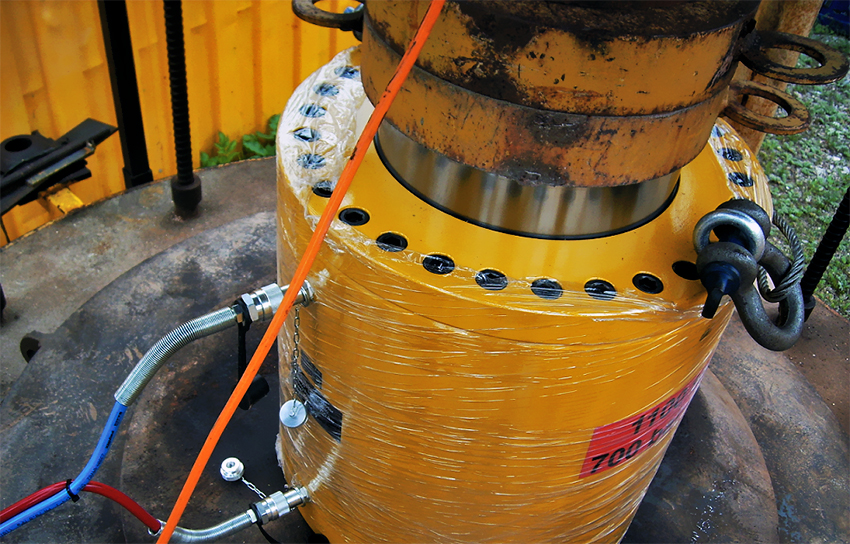

  • Fore kazık deneyleri, zemin etüdü
  • Test uygulamaları

Ürün Ön İnceleme

  • 200-1000 ton kapasite
  • 50-300 mm strok
  • 700 bar maksimum basınç
