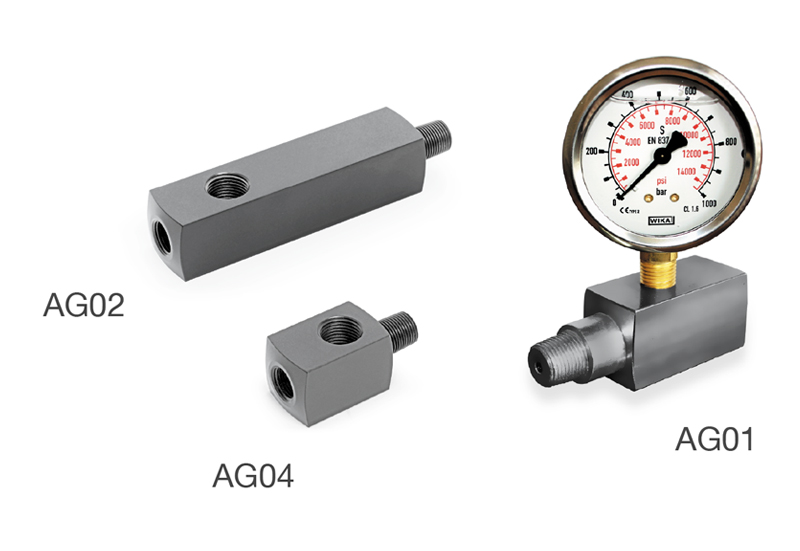

AG Serisi

Yüksek Basınç Manometre Adaptörleri

GENEL BİLGİLER

  • 700 bar çalışma basıncına sahip geniş yelpaze ile sunulmaktadır.
  • 3/8" NPT bağlantı ölçülerindedir.
  • Her türlü yüksek basınç hidrolik silindir, el pompası ve güç ünitesi ile kullanıma uygundur.
  • 2 yıl garantili ve CE belgelidir.
  • Her türlü yedek parça temini ve garantili servis-satış sonrası hizmeti verilmektedir.
  • Stoktan hızlı teslimat imkanı sunulmaktadır.

ÜRÜN ÖZELLİKLERİ

Çalışma Basıncı

AG serisi yüksek basınç manometre adaptörleri, kullanım alanlarına göre farklı tiplerde sunulur ve 700 bar çalışma basıncına sahiptir.


Kullanım

AG serisi yüksek basınç manometre adaptörleri, tekli olarak veya aynı anda birden fazla hidrolik silindirin set halinde kullanılma ihtiyacı olduğu durumlarda, silindir veya silindirlerdeki veya sistemdeki basıncı okuyabilmek için manometre kullanılmasını sağlar. Manuel olarak senkron kaldırma yapılacağı durumlarda her bir silindirdeki basınç değeri, silindirin A hattına takılan manometre adaptörünün üzerindeki manometre ile okunabilir.


Manometre Kullanım Seçeneği

AG serisi yüksek basınç manometre adaptörlerine, adaptörün tipine göre 1/4" NPT veya 1/2" BSP çıkışlı manometreler kolaylıkla monte edilebilir.


Hortum Bağlantısı

AG serisi yüksek basınç manometre adaptörleri 3/8" NPT hortum bağlantısına sahiptir. Adaptörlere bu ölçüde erkek rakora sahip her türlü 700 bar çalışma basıncındaki hidrolik hortum bağlanabilir.

Detaylı Teknik Veriler

Teknik Veriler

Birim

Ürünler

AG01

AG02

AG03

AG04

Manometre Giriş Portu

-

1/4” NPT

1/2” BSP

1/4” NPT

1/2” BSP

Giriş Portu

-

3/8” NPT Dişi

3/8” NPT Dişi

3/8” NPT Dişi

3/8” NPT Dişi

Çıkış Portu

-

3/8” NPT Erkek

3/8” NPT Erkek

1/4” NPT Erkek

3/8” NPT Erkek

Çalışma Basıncı

bar

700

700

700

700

Uzunluk

-

90

125

110

75

Genişlik

-

35

45

45

45

Manometre Giriş Ekseni

mm

35

55

55

50

Kaplama Tipi

mm

Galvaniz

Galvaniz

Galvaniz

Galvaniz

KULLANIM ALANLARI

  • Her türlü itme ve çekme uygulamaları
  • Her türlü yük kaldırma uygulamaları
  • Çimento ve demir çelik fabrikaları ile tersaneler gibi ağır sanayi ve her tür işletmedeki bakım uygulamaları
  • Fore kazık deneyleri, zemin etüdü
  • Bulon çektirme
  • Pim ve burç çektirme
  • Test uygulamaları
  • Çelik konstrüksiyon montaj uygulamaları
  • Plakalı eşanjör montaj uygulamaları
  • Yüksek yapılarda montaj ve bakım uygulamaları
  • Köprü ve viyadük inşaatları
  • Gemi imalatı, tersaneler
  • Küçük ve kısa stroklu hidrolik silindirlerin kullanıldığı her türlü uygulama
  • Kısa kapalı boy ihtiyacının olduğu her türlü kaldırma uygulamaları
  • İş makinası servislerinde bakım uygulamaları
  • Test uygulamaları

ÜRÜN ÖN İNCELEME

  • 700 bar çalışma basıncı
  • 3/8" NPT hortum bağlantı ölçüsü
