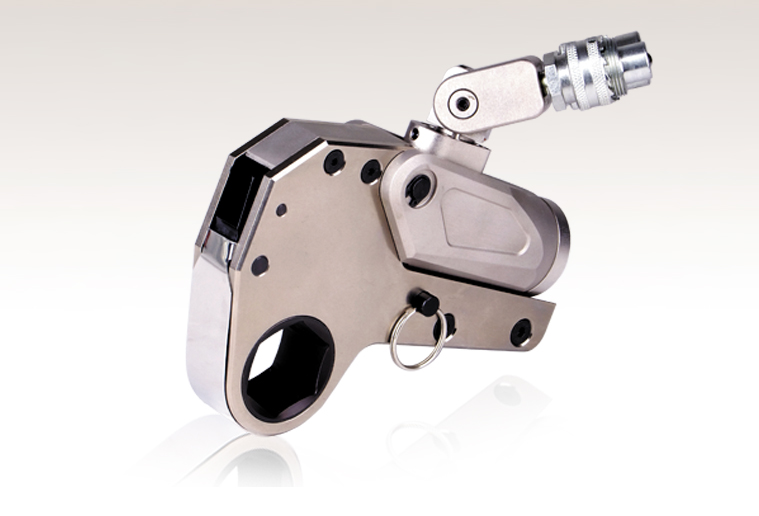

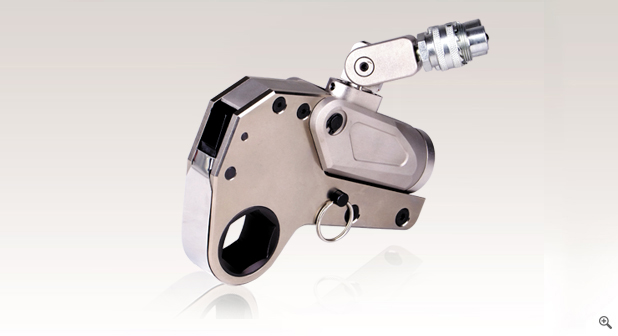

LOW Serisi

Kasetli Tip Hidrolik Tork Anahtarları

GENEL BİLGİLER

  • Alüminyum-titanyum alaşımlı yüksek mukavemetli malzemeden imal edilmektedir. Hafif ve fonksiyonel tasarımı ile kolay kullanım sağlamaktadır.
  • Düşük profili sayesinde az boşluk bulunan yerlerde ve dar alanlarda kolay kullanım imkanı sunmaktadır.
  • Altı köşe adaptörlü kasetli yapısı ile somun sıkma ve gevşetme uygulamalarında hassas ve kolay kullanım sağlamaktadır.
  • Pistonlu kafaya takılabilen farklı ölçülerde kasetler, geniş aralıkta çok çeşitli civata ve somunun torklandırılmasına imkan vermektedir.
  • 360º ve 180º hareket edebilen 2 farklı serbestlik derecesine sahip yağ giriş portları her türlü pozisyonda çalışma olanağı sağlamaktadır.


ÜRÜN ÖZELLİKLERİ

Fonksiyonellik

LOW serisi hidrolik tork anahtarları hafif ve ağır her türlü sanayide ihtiyaç duyulan civata ve somun torklandırma uygulamaları için özel olarak tasarlanmıştır. Değiştirilebilir kaset ve adaptörlü yapısı sayesinde özellikle dar alanlarda torklama yapmak için idealdir. Özel olarak geliştirilmiş alüminyum-titanyum alaşımlı gövdesi ile hafif ve fonksiyoneldir. Yüksek teknoloji ile üretilmiş LOW serisi hidrolik tork anahtarları, düşük kaset radyüsü sayesinde birbirine yakın merkez eksenlerine sahip cıvata ve somunların sıkılıp gevşetilebilmesini mümkün hale getirir.


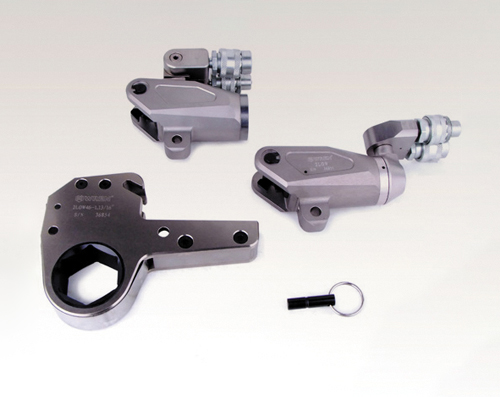

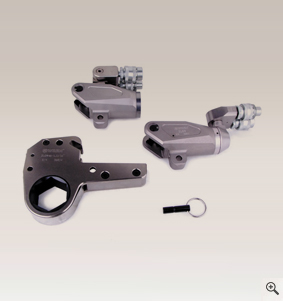

Kasetli Tip Tork Mekanizması

LOW serisi hidrolik tork anahtarları, torklandırılacak cıvata veya somunun altı köşe ölçüsüne göre değiştirilebilir birçok kaset seçeneğine sahiptir. Belirli bir modeldeki mevcut pistonlu kafaya birçok tipte kaset takılabilmesine izin verir. Bu sayede ayrı bir pistonlu kafaya gerek duyulmaz. Kaset değişimi herhangi bir alet gerektirmeden kolaylıkla yapılabilir.


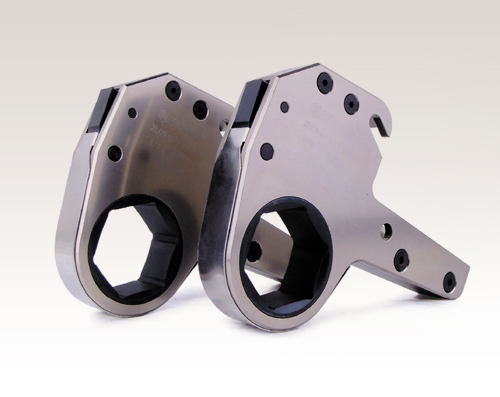

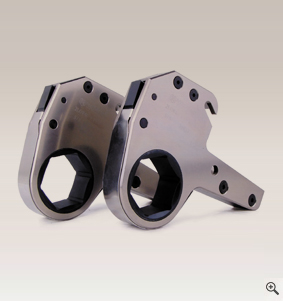

Kaset ve Adaptör Seçenekleri

LOW serisi hidrolik tork anahtarları, ilgili model ile birlikte sunulan pistonlu kafaya birçok tipte kaset takılabilmesine izin verecek şekilde tasarlanmıştır. En çok ve sık torklandırılan somun ölçüsüne göre seçilen kasete, kullanım sırasında takılabilen dönüştürücü burçlar sayesinde farklı altı köşe ölçülerinde somun torklandırmak mümkün hale gelmektedir. Uygulamada somunların merkez eksenleri birbirine yaklaştıkça, dönüştürülecek altı köşe ölçüsüne göre kullanılacak burçlarda ölçü kısıtlaması oluşabilir. Bu noktadaki tercih ile ilgili Hidrom Mühendislik Makine Hidrolik Sistemler'e danışmanız önerilmektedir.


Çalışma Basıncı ve Kullanım

LOW serisi hidrolik tork anahtarlarının maksimum çalışma basıncı 700 bar'dır. Basınca göre değişken tork değerlerini gösteren dönüşüm çizelgesi ürün ile birlikte sunulmaktadır.


Yağ Giriş Portu

LOW serisi hidrolik tork anahtarları; 180° ve 360° dönebilen, hareketli ve 2 farklı serbestlik derecesine sahip yağ giriş portu sayesinde açıdan bağımsız olarak her koşulda rahatlıkla kullanım imkanı sağlar. Yağ giriş mekanizması kendi ekseni etrafında 360° dönerken, düzlemde ise dairesel olarak 180° dönebilme kabiliyetine sahiptir. Bu özellik sayesinde dar ve zorlu şartlarda oldukça kolay manevra ve kullanım sağlar.


Hızlı Birleştirme Kaplinleri

LOW serisi hidrolik tork anahtarlarında 1/4"NPT ölçüsüne sahip yağ giriş portları ve bu portlara takılan hızlı birleştirme kaplinleri bulunmaktadır. Hızlı birleştirme kaplinleri kullanıcıya kolay ve çabuk hortum bağlantısı sağlar. Aynı zamanda LOW serisi hidrolik tork anahtarlarında hızlı birleştirme kaplinlerinden biri erkek, diğeri dişi girişli olarak konumlandırılmıştır. Bu durum, hortum gidiş dönüş hatlarının yanlış akuple edilmesini önler. Bununla birlikte, hızlı birleştirme kaplinleri vidalı tip kilitleme mekanizmasına sahiptir. Tüm bu özellikler ile LOW serisi hidrolik tork anahtarları kullanıcısına maksimum iş güvenliği sağlar.

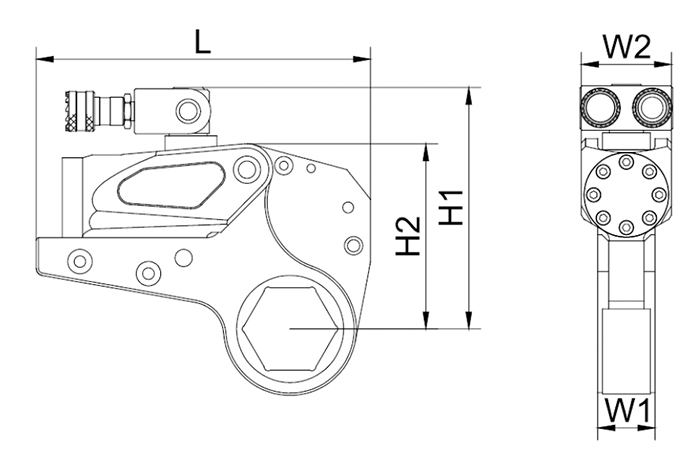

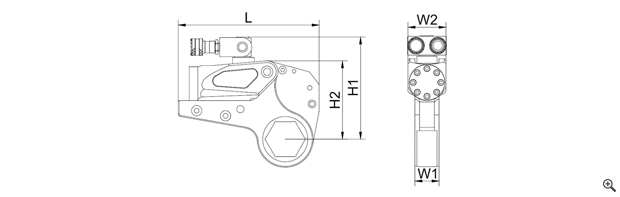

LOW Serisi Kasetli Tip Hidrolik Tork Anahtarları - Teknik Çizim



Teknik Veriler Birim Ürün
2LOW 4LOW 8LOW 14LOW 30LOW
Minimum Tork Nm 230 240 585 645 1095 1175 1850 4180 4450
Maksimum Tork Nm 2300 2400 5850 6475 10940 11775 18500 41800 44500
Altı Köşe Ölçüsü mm 19-55 60 34-65 70-80 41-95 100-105 50-117 85-155 160-175
Pistonlu Kafa Ağırlığı kg 1 1 2 2 3,3 3,3 5,5 11,4 11,4
Kaset Ağırlığı kg 1,6 1,7 4,4 4,6 8 8,4 11,6 29 30
Boyutlar L mm 196 196 245 246 300 301 361 430 441
H1 mm 126 128,5 177 187 207 216 239 303 315
H2 mm 102,5 105 138 146 169 178 204 272 285
W1 mm 32 32 42 42 53 53 64 85 85
W2 mm 51 51 66 66 83 83 99 131 131





KULLANIM ALANLARI

  • Yüksek tork ihtiyacının bulunduğu her türlü cıvata ve somun sıkma ve gevşetme
  • Çimento ve demir çelik fabrikaları ile tersaneler gibi ağır sanayi ve her tür işletmedeki bakım uygulamaları
  • Çelik konstrüksiyon montaj uygulamaları
  • Her türlü devreye alma ve inşaat uygulamaları

ÜRÜN ÖN İNCELEME

  • 232-44593 Nm aralığında tork kapasitesine sahip 5 farklı model
  • 360º ve 180º hareket edebilen 2 farklı serbestlik derecesine sahip yağ giriş portları
  • CE belgeli ve 1 (bir) yıl garantili
  • 700 bar çalışma basıncı
  • ±%3 torklama hassasiyeti
  • Özel mandalı sayesinde ters yönde dönmeye karşı kilitleme
  • Uzun destek kollu kompakt kaset tasarımı
  • Yüksek mukavemeti alüminyum-titanyum alaşımlı malzeme
  • Hafiflik ve kolay taşıma
  • Stoktan hızlı teslimat
  • Türkiye çapında teknik hizmet ve yedek parça desteği
