IBT Serisi

Kare Sürücülü Hidrolik Tork Anahtarları

GENEL BİLGİLER

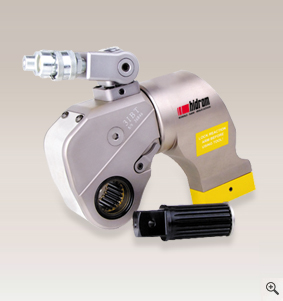

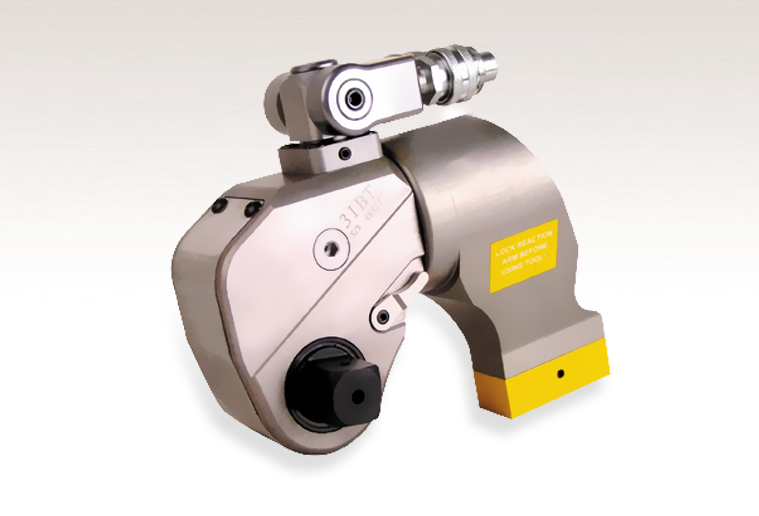

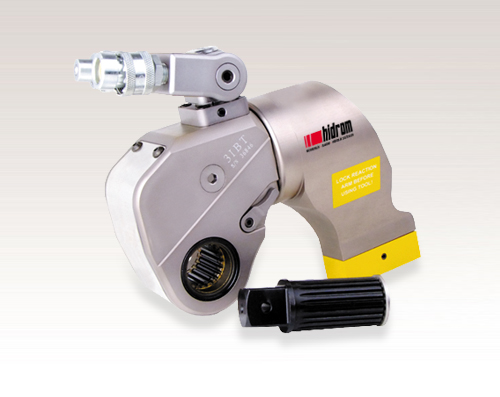

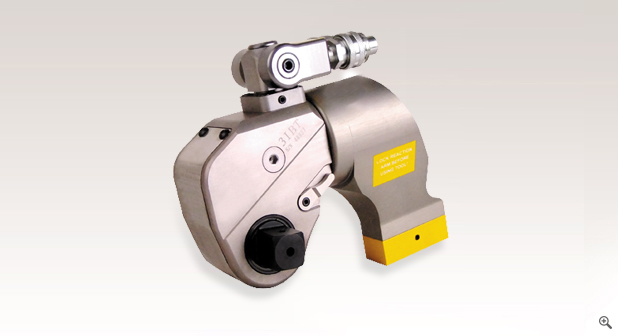

  • Alüminyum-titanyum alaşımlı yüksek mukavemetli malzemeden imal edilmektedir. Hafif ve fonksiyonel tasarımı ile kolay kullanım sağlamaktadır.
  • Kare sürücüsüne takılabilen farklı ölçülerde lokmalar ile geniş aralıkta çok çeşitli cıvatalar torklandırılabilmektedir.
  • Alın kısmındaki basınç ve tork değerlerini gösteren tablo ile ihtiyaca uygun kullanım sunmaktadır.
  • 360º dönebilen destek ayağı ve ayrıca 360° ve 180º hareket edebilen 2 farklı serbestlik derecesine sahip yağ giriş portları her türlü pozisyonda çalışma olanağı sağlamaktadır.


ÜRÜN ÖZELLİKLERİ

Fonksiyonellik

IBT serisi hidrolik tork anahtarları hafif ve ağır her türlü sanayide ihtiyaç duyulan civata torklandırma uygulamaları için özel olarak tasarlanmıştır. Kare sürücüsüne takılabilen farklı ölçülerde lokmalar ile geniş aralıkta çok çeşitli cıvataların torklandırılmasına izin verir. Özel olarak geliştirilmiş alüminyum-titanyum alaşımlı gövdesi ile hafif ve fonksiyoneldir. Yüksek teknoloji ile üretilmiş IBT serisi hidrolik tork anahtarlarının mevcut kare sürücüsüne, cıvata ölçüsüne göre farklı bir çok tipte lokma takılabilir.


Kare Sürücü Mekanizması

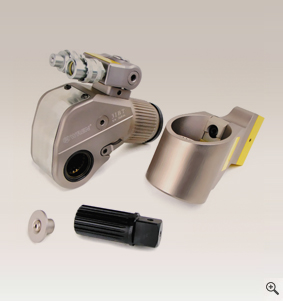

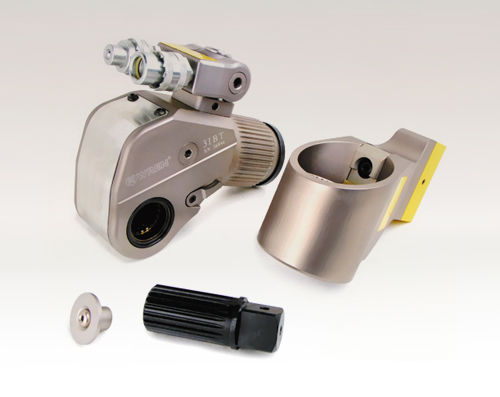

IBT serisi hidrolik tork anahtarları, modeline göre 3/4" ila 2 1/2" ölçüleri arasında farklı kare sürücü ile birlikte sunulur. Bu kare sürücü tek düğme ile sökülüp takılabilecek şekilde tasarlanmıştır. Modeline göre kare sürücüsünün ölçüsü sabittir ve değişmez. IBT serisi hidrolik tork anahtarları, torklandırılacak cıvatanın altı köşe ölçüsüne göre, kare sürücüsüne takılan ve değiştirilebilir birçok lokma seçeneğine sahiptir.


Lokma Seçenekleri

IBT serisi hidrolik tork anahtarları, ilgili model ile birlikte sunulan kare sürücüye birçok farklı ölçüde lokma takılabilmesine izin verecek şekilde tasarlanmıştır. Lokma seçeneği opsiyoneldir ve teklif istenirken, torklandırılacak cıvata altı köşe ölçüsü veya cıvata metrik ölçüsü belirtilmelidir.


Çalışma Basıncı ve Kullanım

IBT serisi hidrolik tork anahtarlarının maksimum çalışma basıncı 700 bar'dır. Basınca göre değişken tork değerlerini gösteren dönüşüm çizelgesi ürün ile birlikte sunulmaktadır.


Yağ Giriş Portu

IBT serisi hidrolik tork anahtarları; 180° ve 360° dönebilen, hareketli ve 2 farklı serbestlik derecesine sahip yağ giriş portu sayesinde açıdan bağımsız olarak her koşulda rahatlıkla kullanım imkanı sağlar. Yağ giriş mekanizması kendi ekseni etrafında 360° dönerken, düzlemde ise dairesel olarak 180° dönebilme kabiliyetine sahiptir. Bununla birlikte IBT serisi hidrolik tork anahtarları, açısı ayarlanabilir destek ayağı ile birlikte kullanılırlar. Tüm bu özellikler sayesinde zorlu şartlarda oldukça kolay manevra yapılmasını sağlayarak dengeli, sağlam ve güvenli bir kullanım sunar.


Hızlı Birleştirme Kaplinleri

IBT serisi hidrolik tork anahtarlarında 1/4"NPT ölçüsüne sahip yağ giriş portları ve bu portlara takılan hızlı birleştirme kaplinleri bulunmaktadır. Hızlı birleştirme kaplinleri kullanıcıya kolay ve çabuk hortum bağlantısı sağlar. Aynı zamanda IBT serisi hidrolik tork anahtarlarında hızlı birleştirme kaplinlerinden biri erkek, diğeri dişi girişli olarak konumlandırılmıştır. Bu durum, hortum gidiş dönüş hatlarının yanlış akuple edilmesini önler. Bununla birlikte, hızlı birleştirme kaplinleri vidalı tip kilitleme mekanizmasına sahiptir. Tüm bu özellikler ile IBT serisi hidrolik tork anahtarları kullanıcısına maksimum iş güvenliği sağlar.


Detaylı Teknik Veriler

Teknik Veriler Birim Ürün
07 IBT 1 IBT 3 IBT 5 IBT 8 IBT 10 IBT 20 IBT 25 IBT 35 IBT 50 IBT
Minimum Tork Nm 110 180 430 740 1000 1550 2600 3400 4800 7200
Maksimum Tork Nm 1100 1850 4500 7500 10700 15500 26600 34700 48700 72000
Kare Sürücü Ölçüsü mm 3/4" 3/4"-1" 1" 1 1/2" 1 1/2" 1 1/2" 2 1/2" 2 1/2" 2 1/2" 2 1/2"
Ağırlık kg 1,8 2,5 5 8 11 15 26,5 35 50 87
Boyutlar L1 mm 111 145 178 211 222 246 308 323 373 400
L2 mm 139 174 229 271 293 318 384 401 497 516
H1 mm 42 50 68 80 90 100 120 137 153 160
H2 mm 66 72 95 123 134 142 183 200 216 223
H3 mm 76 96 127 149 167 182 220 247 282 291
H4 mm 108 131 177 199 217 232 270 297 332 341
R1 mm 21 26 34 39 47 51 59 66 77 81
R2 mm 68 85 114 137 153 154 186 199 241 259

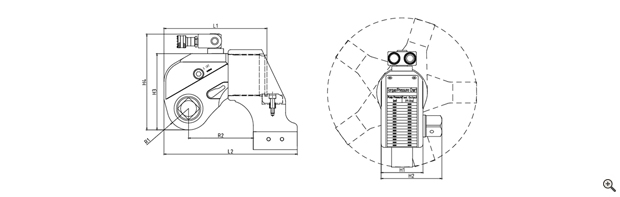

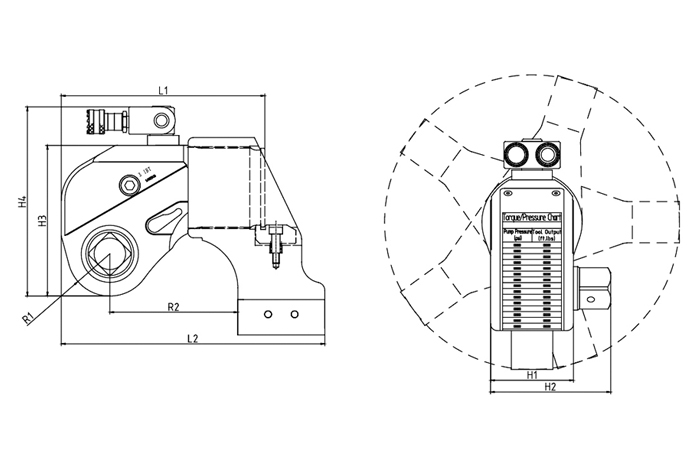

IBT Serisi Hidrolik Tork Anahtarları - Teknik Çizim





KULLANIM ALANLARI

  • Yüksek tork ihtiyacının bulunduğu her türlü cıvata ve somun sıkma ve gevşetme
  • Çimento ve demir çelik fabrikaları ile tersaneler gibi ağır sanayi ve her tür işletmedeki bakım uygulamaları
  • Çelik konstrüksiyon montaj uygulamaları
  • Her türlü devreye alma ve inşaat uygulamaları

ÜRÜN ÖN İNCELEME

  • 112-72000 Nm aralığında tork kapasitesine sahip 10 farklı model
  • 360º ve 180º hareket edebilen 2 farklı serbestlik derecesine sahip yağ giriş portları
  • Açısı ayarlanabilen destek ayağı
  • CE belgeli ve 1 (bir) yıl garantili
  • 700 bar çalışma basıncı
  • ±%3 torklama hassasiyeti
  • Yüksek mukavemeti alüminyum-titanyum alaşımlı malzeme
  • Hafiflik ve kolay taşıma
  • Stoktan hızlı teslimat
  • Türkiye çapında teknik hizmet ve yedek parça desteği
