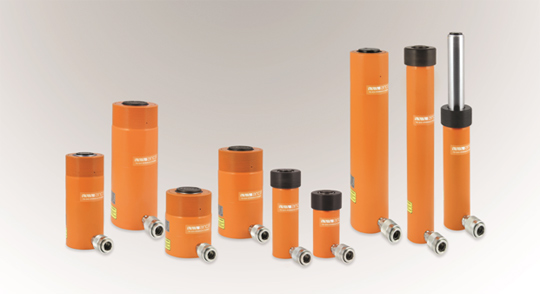

SR Serisi

Tek Etkili Yay Dönüşlü Hidrolik Silindirler

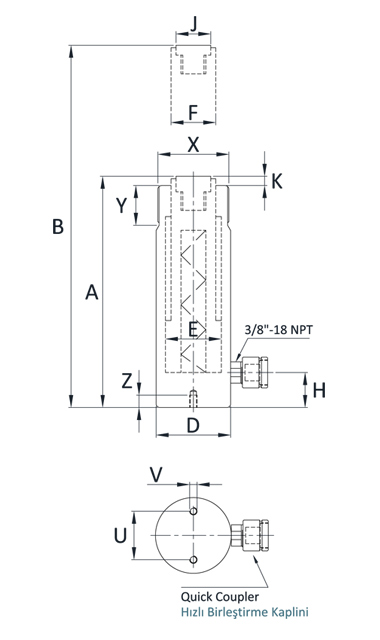

Detaylı Ürün Ölçüleri

Kapasite
Capacity
t
Dış Çap
Outer Diameter
(D)
mm
İç Çap
Bore Diameter
(E)
mm
Rot Çapı
Plunger Diameter
(F)
mm
Alt Kaplin Mesafesi
Base To Adv. Port
(H)
mm
Başlık Çapı
Saddle Diameter
(J)
mm
Mil Çıkıntısı
Protrusion From Base
(K)
mm
Taban Bağlantı Delikleri
Base Mounting Holes
Boğaz Dişi
Collar Thread
(X)
Boğaz Diş Boyu
Collar Thread Length
(Y)
mm
Delik Merkezi
Bolt Circle
(U)
mm
Diş
Thread
(V)
Diş Derinliği
Thread Depth
(Z)
mm
5 41 32 25 20 22 3 28 M6 14 1 1/2” - 16 28
10 60 45 36 20 28 3 39 M8 12 2 1/4” - 14 32
15 75 55 45 22 38 3 48 M10 12 2 3/4” - 16 35
20 88 65 55 25 38 5 58 M12 19 3 1/8” - 12 50
30 100 75 60 25 57 6 73 M12 19 3 5/16” - 12 50
50 135 100 80 35 77 6 95 M12 19 5” - 12 55
80 160 120 100 35 77 6 120 M16 22 5 3/4” - 12 45
100 185 140 120 40 90 6 140 M20 25 6 7/8” - 12 45
160 228 170 150 50 145 13 - - - - -

Pompa Seçimi

Kapasite
Capacity
t
Silindir Model Numarası
Cylinder Model Number
Pompa Kapasitesi
Pump Capacity
0.5 lt 0.5 lt 0.9 lt 1.8 lt 3.8 lt 12 lt
5 Tümü • •
10 SR-010025 / SR-010250   •
SR-010305 / SR-010350     •
15 SR-015025 / SR-015150   •
SR-015184 / SR-015300     •
SR-015350       •
20 SR-020025 / SR-020100   •
SR-020150 / SR-020250     •
SR-020300 / SR-020350       •
30 SR-030050 / SR-030100   •
SR-030150 / SR-030200     •
50 SR-050050   •
SR-050075 / SR-050100     •
SR-050150 / SR-050200       •
80 SR-080050 / SR-080075     •
SR-080100 / SR-080150       •
SR-080200 / SR-080330         •
100 SR-100050     •
SR-100075 / SR-100100       •
SR-100150 / SR-100200         •
160 SR-160250           •

Adaptör ve Manometre Seçenekleri

Silindir
Cylinder
Adaptör ve Manometre Seçenekleri
Adaptor and Gauge Options
Adaptor Manometre / Gauge
SR-005 AG-01 GAUGE-01 Ø 63
SR-010 AG-01 GAUGE-01 Ø 63
SR-015 AG-01 GAUGE-02 Ø 100
SR-020 AG-01 GAUGE-01 Ø 63
SR-030 AG-01 GAUGE-01 Ø 63
SR-050 AG-01 GAUGE-01 Ø 63
SR-080 AG-01 GAUGE-01 Ø 63
SR-100 AG-02 GAUGE-02 Ø 100
SR-160 AG-02 GAUGE-02 Ø 100
