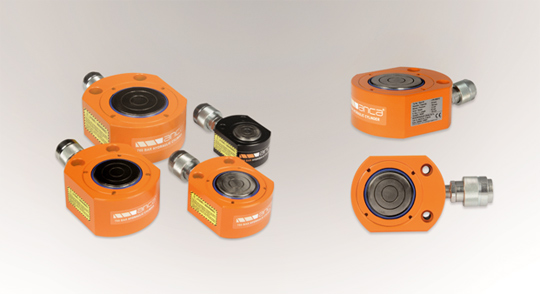

LPS Serisi

Tek Etkili Yay Dönüşlü Düşük Profilli Hidrolik Silindirler

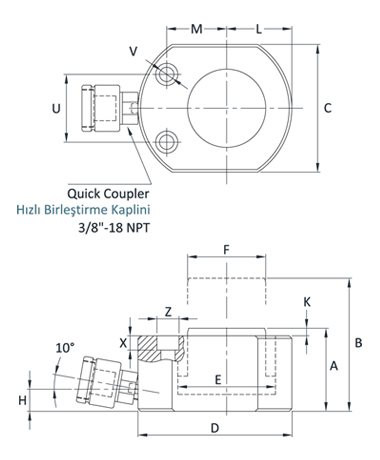

Kapasite Capacity t	Genişlik Width (C) mm	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Bağlantı Delikleri Mounting Holes				Rot Merkezi ve Delik Arası Mesafe Plunger to Mount. Hole (M) mm	Rot Merkezi ve Gövde Arası Mesafe Plunger to Base (L) mm
Kapasite Capacity t	Genişlik Width (C) mm	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Delik Merkezi Bolt Circle (U) mm	Delik Çapı Hole Dia. (V) mm	Delik Fatura Çapı Counter Bore Dia (Z) mm	Fatura Derinliği Bore Depth (X) mm		Rot Merkezi ve Gövde Arası Mesafe Plunger to Base (L) mm
10	60	78	45	40	19	2	37	6,5	11	7	30,5	30,5
20	85	106	65	55	19	2	52	9	14	9	42	43
30	98	118	75	60	17	2	52	11	17	11	46	50
50	126	148	100	80	19	2	74	13	19	13	57	64
80	150	178	120	100	20	2	74	13	19	13	71	79
100	170	195	140	120	24	2	74	13	19	13	88	81
160	200	225	170	150	26	2	114	13	19	13	86	102
