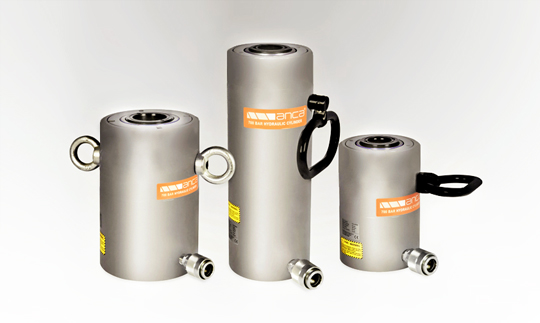

HCSA Serisi

Tek Etkili Yay Dönüşlü Ortası Delik Alüminyum Hidrolik Silindirler

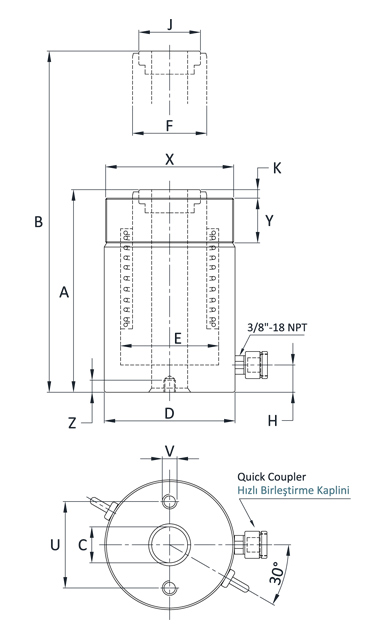

Kapasite Capacity t	Delik Çapı Hole Diameter (C) mm	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. (H) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Taban Bağlantı Delikleri Base Mounting Holes
Kapasite Capacity t	Delik Çapı Hole Diameter (C) mm	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. (H) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Delik Merkezi Bolt Circle (U) mm	Diş Thread (V)	Diş Derinliği Thread Depth (Z) mm
20	27	115	75	55	30	45	2	80	M6	12
30	34	145	95	70	30	60	2	110	M6	12
60	54	195	130	100	61	85	3	160	M6	12
100	79	265	185	145	61	130	5	210	M6	12
