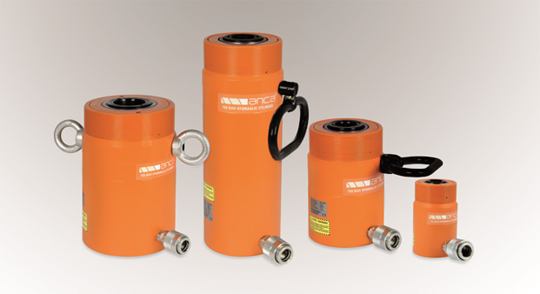

HCS Serisi

Tek Etkili Yay Dönüşlü Ortası Delik Hidrolik Silindirler

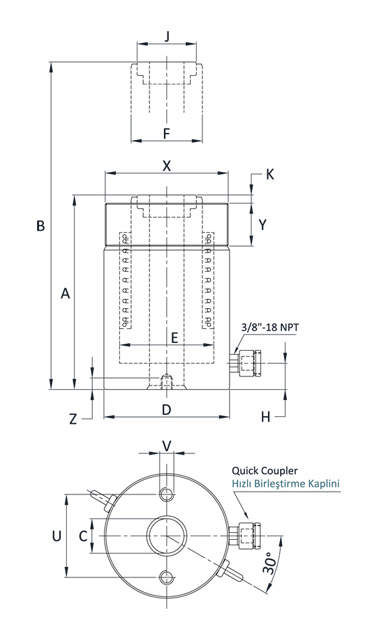

Kapasite Capacity t	Delik Çapı Hole Diameter (C) mm	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. (H) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Taban Bağlantı Delikleri Base Mounting Holes			Boğaz Dişi Collar Thread (X)	Boğaz Diş Boyu Collar Thread Length (Y) mm
Kapasite Capacity t	Delik Çapı Hole Diameter (C) mm	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. (H) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Delik Merkezi Bolt Circle (U) mm	Diş Thread (V)	Diş Derinliği Thread Depth (Z) mm	Boğaz Dişi Collar Thread (X)	Boğaz Diş Boyu Collar Thread Length (Y) mm
12	21	75	55	40	18	34	2	40	M8	7	2 3/4" - 16	32
30	33	120	90	68	20	57	2	72	M10	15	4 1/2" - 12	42
60	54	168	130	95	30	80	3	107	M12	15	6 1/4" - 12	48
100	80	225	170	130	40	107	5	140	M16	20	8 3/8" - 12	60
