700 Bar Hidrolik Teknolojileri

HCD Serisi

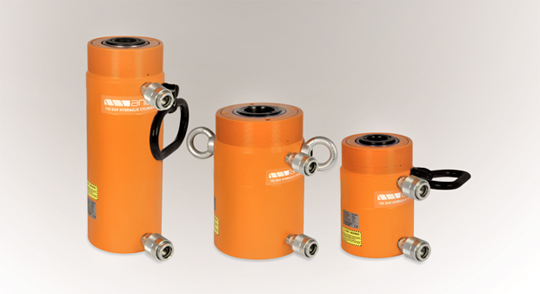

Çift Etkili Ortası Delik Hidrolik Silindirler

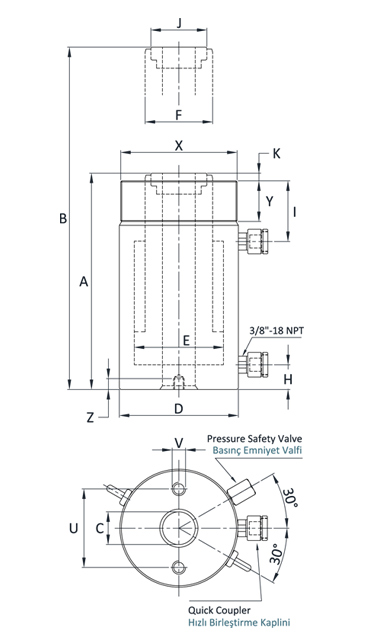

Detaylı Ürün Ölçüleri

Kapasite
Capacity
t
Delik Çapı
Hole Diameter
(C)
mm
Dış Çap
Outer Diameter
(D)
mm
İç Çap
Bore Diameter
(E)
mm
Rot Çapı
Plunger Diameter
(F)
mm
Alt Kaplin Mesafesi
Base To Adv.
(H)
mm
Üst Kaplin Mesafesi
Top To Return
Port
(I)
mm
Başlık Çapı
Saddle Diameter
(J)
mm
Mil Çıkıntısı
Protrusion From Base
(K)
mm
Taban Bağlantı Delikleri
Base Mounting Holes
Boğaz Dişi
Collar Thread
(X)
Boğaz Diş Boyu
Collar Thread Length
(Y)
mm
Delik Merkezi
Bolt Circle
(U)
mm
Diş
Thread
(V)
Diş Derinliği
Thread Depth
(Z)
mm
30 33 120 90 70 20 55 56 3 72 M10 15 4 1/2” - 12 42
60 54 167 130 95 30 60 80 3 107 M12 15 6 1/4” - 12 48
100 80 225 170 130 40 65 107 5 140 M16 20 8 3/8” - 12 60
150 80 265 200 160 45 65 125 7 - - - - -
