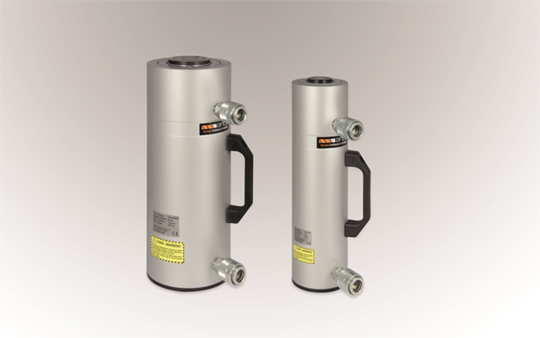

DAA Serisi

Çift Etkili Alüminyum Hidrolik Silindirler

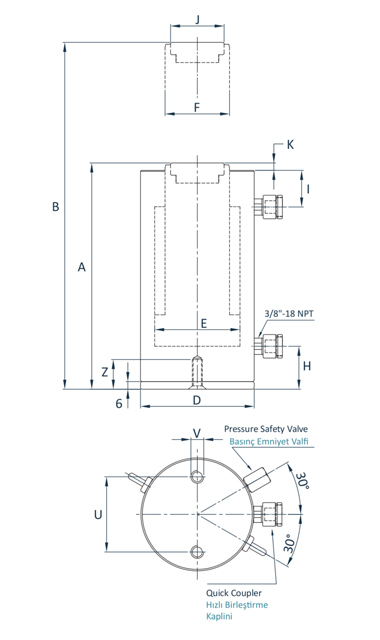

Kapasite Capacity t	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Üst Kaplin Mesafesi Top To Return Port (I) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Taban Bağlantı Delikleri Base Mounting Holes
Kapasite Capacity t	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Üst Kaplin Mesafesi Top To Return Port (I) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Delik Merkezi Bolt Circle (U) mm	Diş Thread (V)	Diş Derinliği Thread Depth (Z) mm
20	98	60	45	30	64	42	4	63	M6	12
50	145	95	75	38	66	72	6	110	M6	12
100	200	135	90	45	80	87	6	165	M6	12
150	255	170	110	58	80	107	6	200	M6	12
