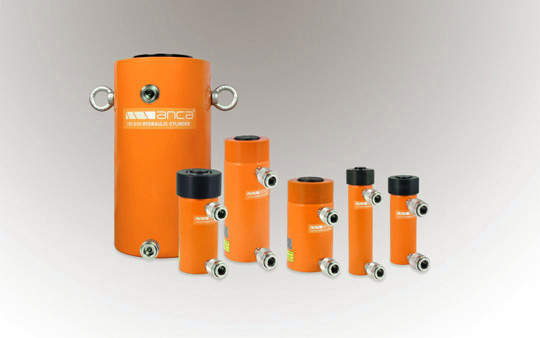

DA Serisi

Çift Etkili Hidrolik Silindirler

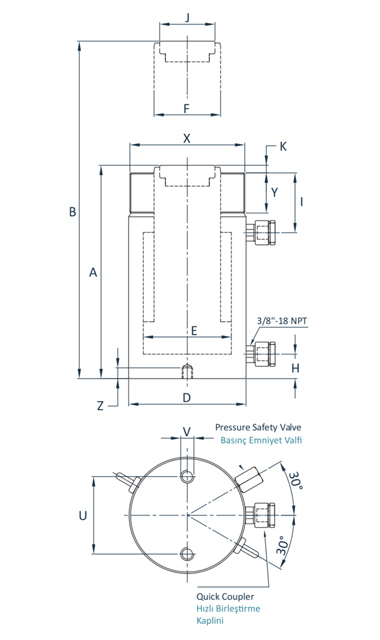

Kapasite Capacity t	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Üst Kaplin Mesafesi Top To Return Port (I) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Taban Bağlantı Delikleri Base Mounting Holes			Boğaz Dişi Collar Thread (X)	Boğaz Diş Boyu Collar Thread Length (Y) mm
Kapasite Capacity t	Dış Çap Outer Diameter (D) mm	İç Çap Bore Diameter (E) mm	Rot Çapı Plunger Diameter (F) mm	Alt Kaplin Mesafesi Base To Adv. Port (H) mm	Üst Kaplin Mesafesi Top To Return Port (I) mm	Başlık Çapı Saddle Diameter (J) mm	Mil Çıkıntısı Protrusion From Base (K) mm	Delik Merkezi Bolt Circle (U) mm	Diş Thread (V)	Diş Derinliği Thread Depth (Z) mm	Boğaz Dişi Collar Thread (X)	Boğaz Diş Boyu Collar Thread Length (Y) mm
10	75	45	36	20	40	28	3	39	M8	12	2 1/4" - 14	26
20	88	65	45	25	45	30	5	58	M12	19	3 1/8" - 12	33
30	100	75	55	25	65	52	6	73	M12	19	3 5/16" - 12	45
50	135	100	80	35	80	77	6	95	M12	19	5" - 12	45
80	160	120	95	35	80	77	6	120	M16	22	5 3/4" - 12	45
100	185	140	100	40	75	80	6	140	M20	25	6 7/8" - 12	50
160	228	170	110	50	85	105	13	-	-	-	-	-
